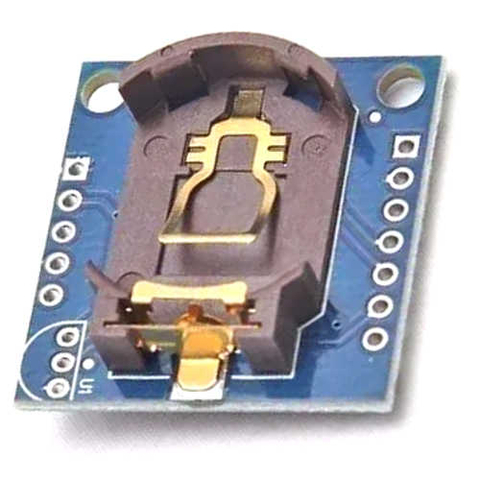

Módulo Relógio RTC De Alta Precisão Com DS1307 Sem Bateria
Descrição do Módulo Relógio RTC De Alta Precisão Com DS1307 Sem Bateria
O circuito integrado DS1307 é um relógio e calendário BCD que fornece os dados em tempo real com baixo consumo de energia através de uma comunicação serial. Tem 56 bytes de SRAM não volátil. O endereço e os dados são transferidos serialmente por meio de um barramento bidirecional de 2 fios. O relógio / calendário fornece informações sobre segundos, minutos, horas, dia, data, mês e ano. A data do mês é ajustada automaticamente para meses com menos de 31 dias, incluindo correções para ano bissexto. O relógio opera no formato de 24 ou 12 horas com indicador AM / PM. O DS1307 tem um circuito de detecção de energia embutido que detecta falhas de energia e muda automaticamente para o fonte de energia proveniente da bateria
Recursos do Módulo Relógio RTC De Alta Precisão Com DS1307 Sem Bateria:
- O relógio em tempo real conta segundos, minutos, horas, data do mês, mês, dia da semana e ano com compensação de ano bissexto válida até 2100
- RAM não volátil de 56 bytes para armazenamento de dados
- Interface serial de 2 fios
- Sinal de saída de onda quadrada programável
- Detecção automática com circuito de comutação de fonte em caso de falha de e energia.
- Consome menos de 500 nA no modo de backup de bateria com oscilador funcionando
- Faixa de temperatura industrial opcional -40 a + 85 graus Célsius
- Disponível em DIP de 8 pinos ou SOIC
- Reconhecido pelos "Underwriters Laboratories" (UL)
Click aqui para baixar o datasheet do DS1307
